RayerKnife?
X射線立體定向放射治療系統
光為器·影為航

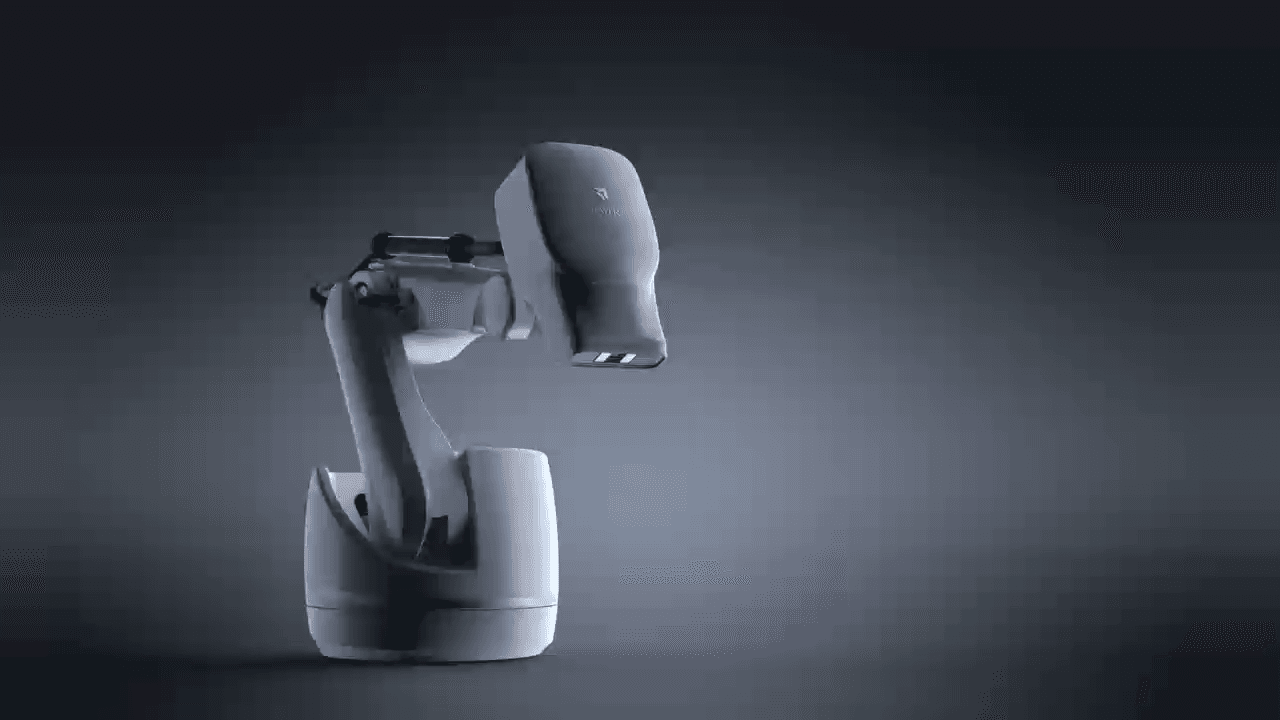

RayerKnife? 系統憑借小型化直線加速器、治療全過程的圖像引導系統、高精度機器人控制系統、六自由度治療床，在全球面空間提供非共面、非等中心照射，實現對靜態靶區的實時位置誤差補償照射、對胸腹部運動靶區的同步追蹤照射，達到劑量精準雕刻，為患者提供安全、舒適、高效的腫瘤治療方案。

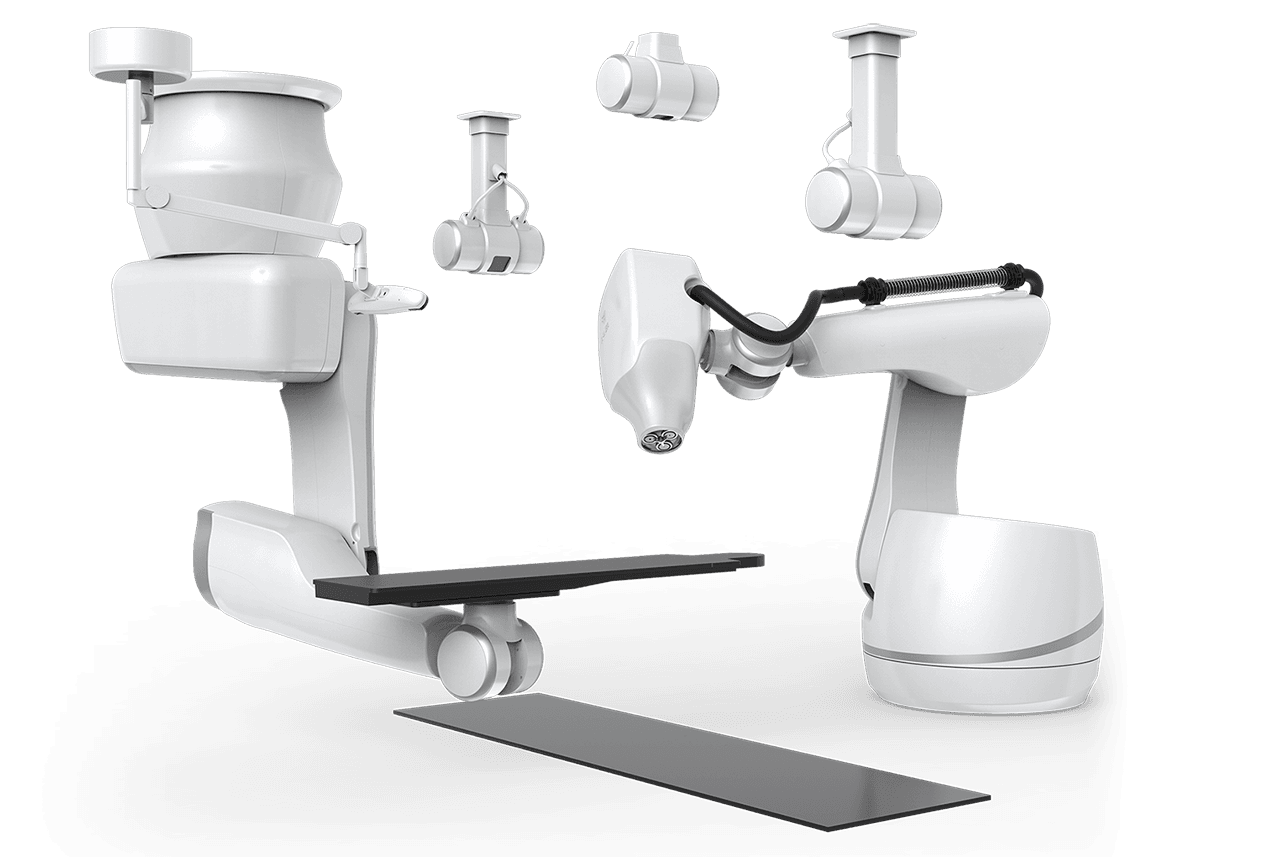

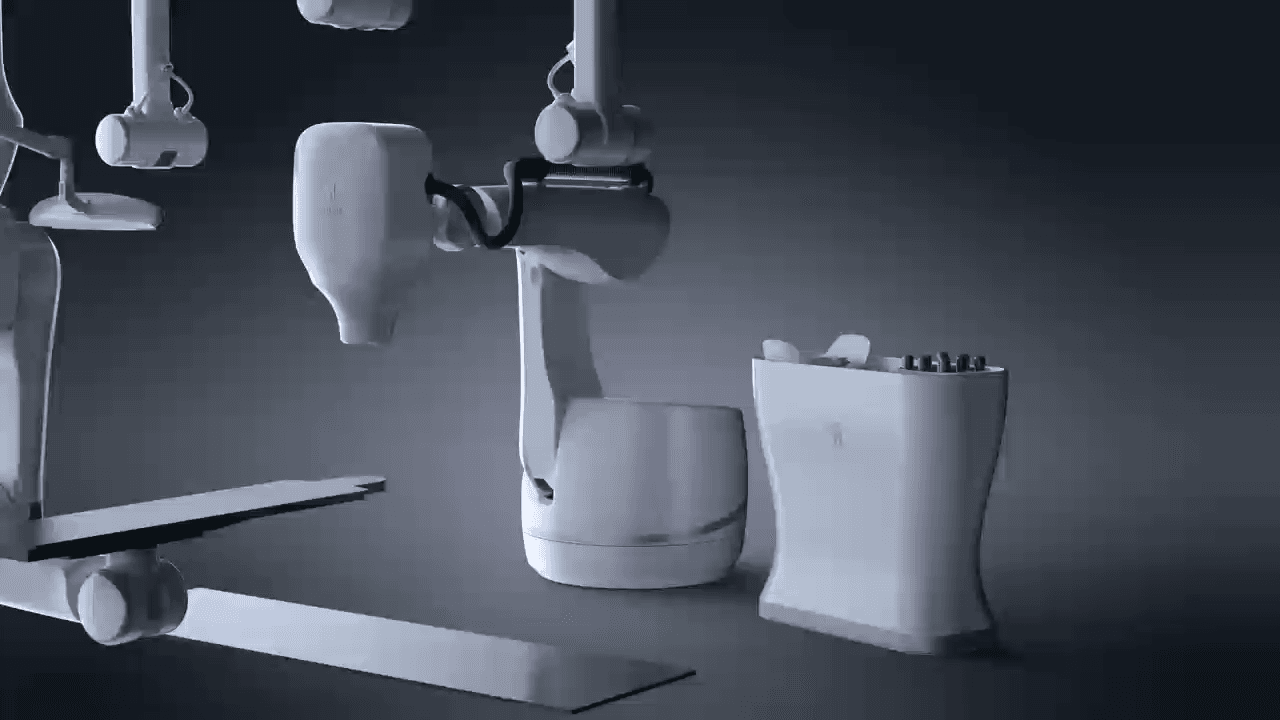

RayerKnife 系統組成
- 6 MV FFF 能量 劑量率：1000 MU/min 提供全球面空間照射
- 搭載準直器自動切換裝置 智能蟻群路徑規劃優化算法 單行程治療路徑規劃
- 高精度六維同步 平移精度：± 0.1 mm，轉角精度：± 0.1° 轉角范圍：± 5°
- 三組 kV 成像單元，全流程運動管理 骨性定位，金標定位， 正投影肺軟組織定位
- 圖像引導運動靶區實時追蹤 呼吸運動延時預測 加速器機械手臂協同隨動照射
- CT、MR、PET、SPECT 等多模態融合 全球面照射空間中自動計劃逆向優化 蒙特卡羅劑量計算
- 患者全周期數據管理 設備數據管理 用戶數據管理
- 全過程治療控制，監控患者位置變化 實時配準，提供臨床參考 安全可靠，多重連鎖機制
照射技術

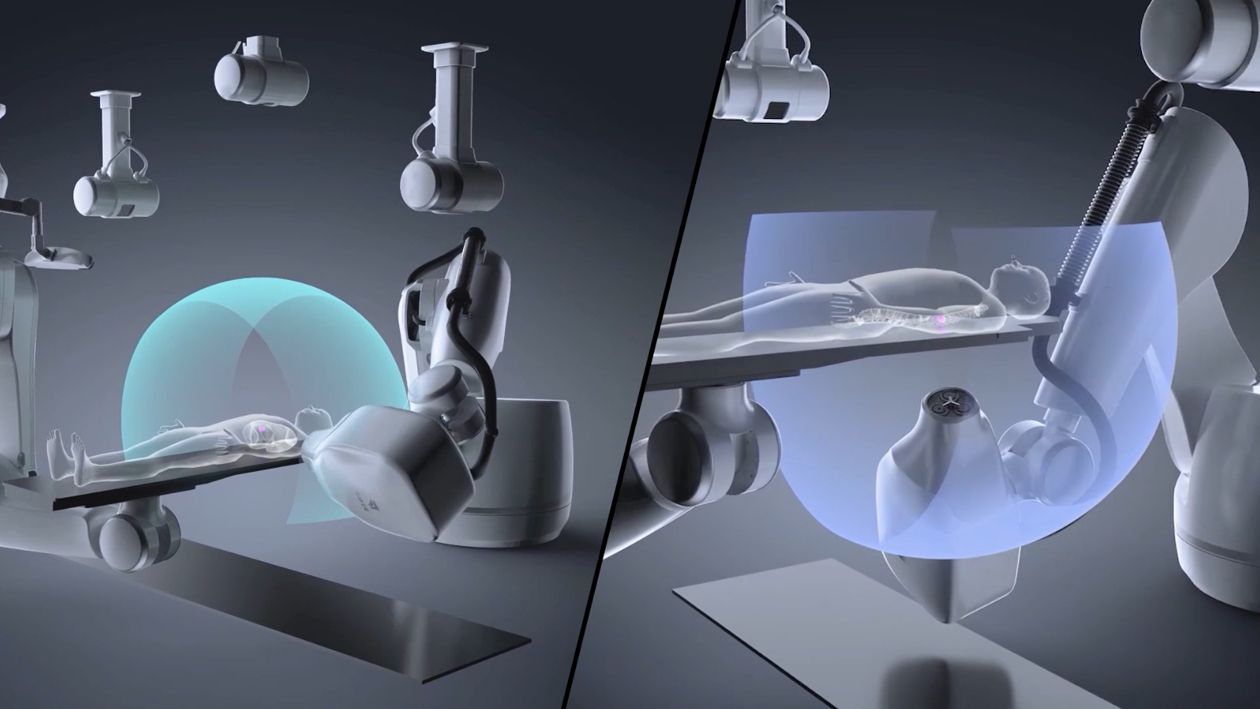

全球面治療空間
高低雙治療中心，實現全球面照射；具備從治療床底部治療功能；為復雜部位復雜形狀腫瘤提供更好的劑量分布。
非等中心照射
通過加速器機械手臂引導射線束到等中心周邊任何指定位置，實現等中心周邊腫瘤治療、多靶區腫瘤同時治療。

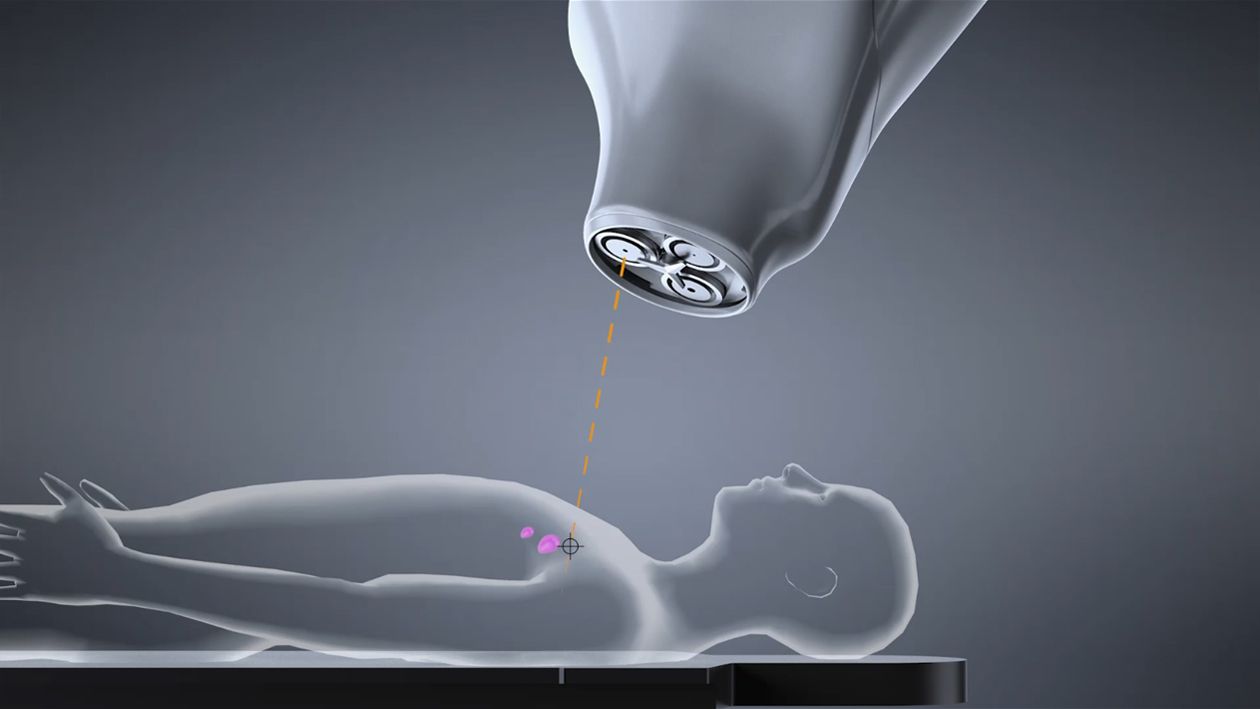

運動靶區追蹤照射
治療中全程實時跟蹤體內靶區運動，并引導加速器機械手臂同步追蹤隨動，使射線束動態對準運動靶區。
位置誤差補償照射
治療中全程圖像引導探測擺位誤差，并通過加速器機械手臂同步調整射線束位置，使射線束精準對準腫瘤靶區。
創新技術

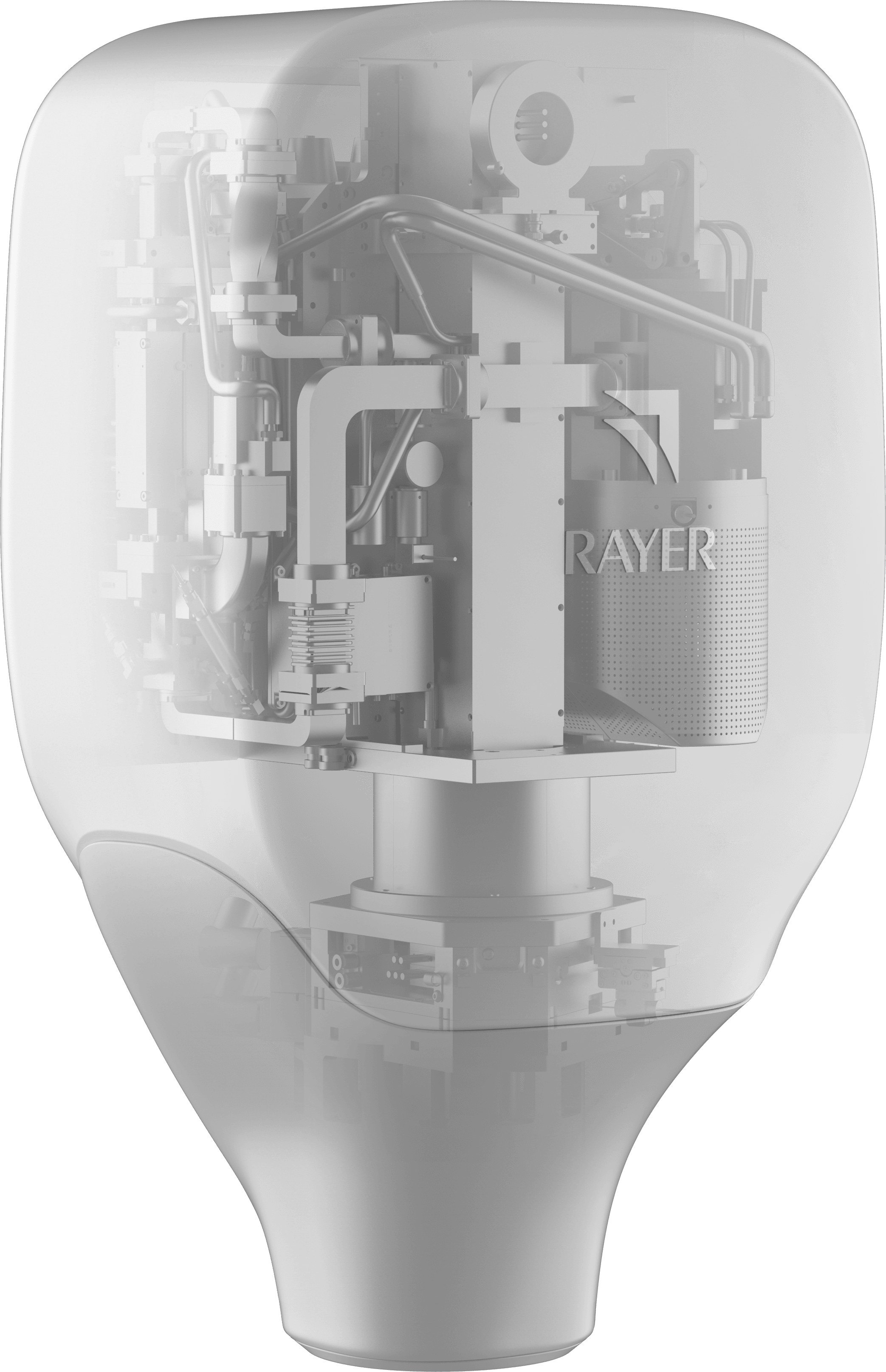

直線加速器小型化
6 MV X射線能量 1000 MU/min 劑量率 100 cm 加速器總長度 支持全球面空間多野非共面照射

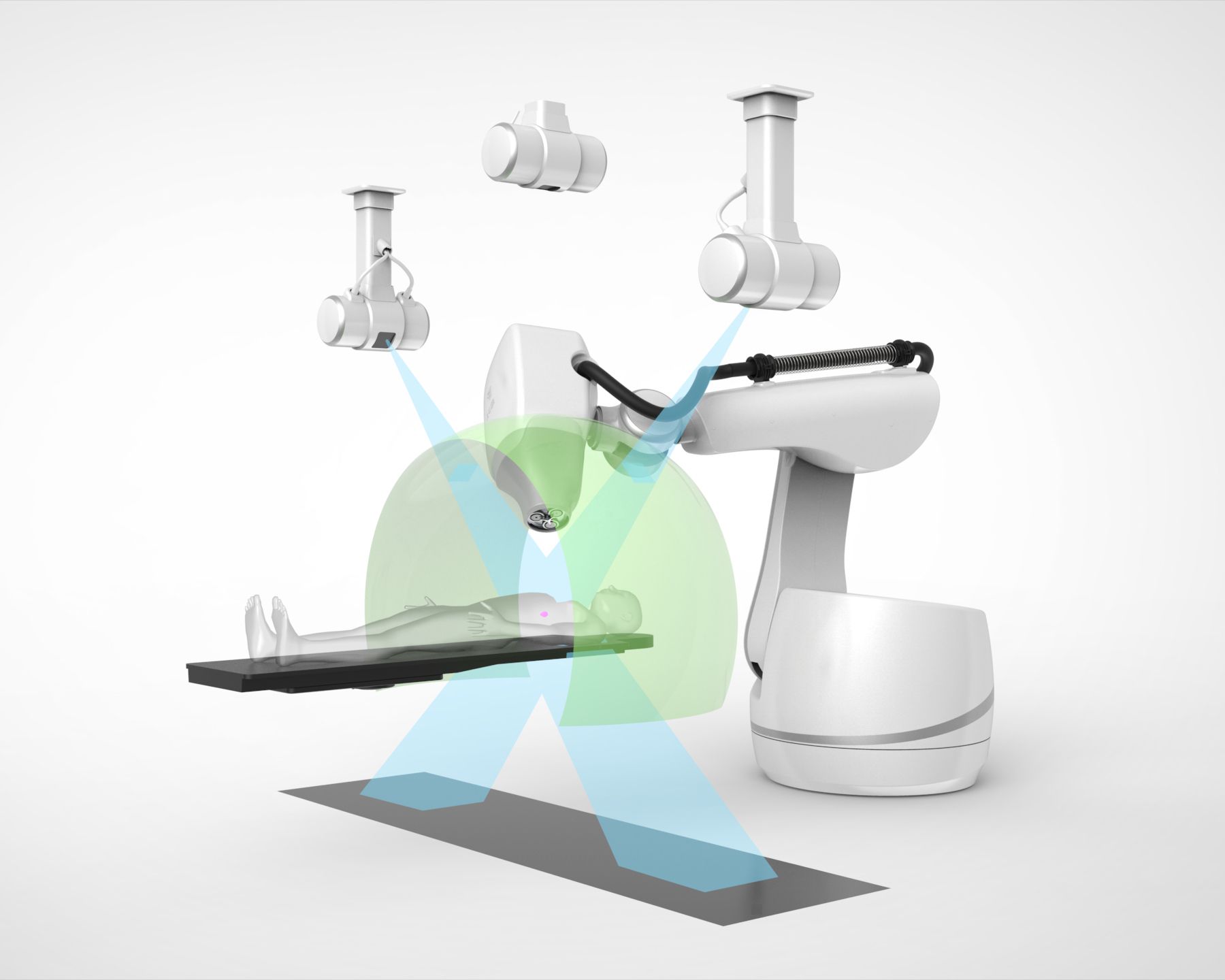

三投影圖像引導系統
三組 kV級 X射線成像單元 中間正投影提供更優、更直觀的圖像質量 具備功能：骨性定位、金標定位、肺軟組織定位

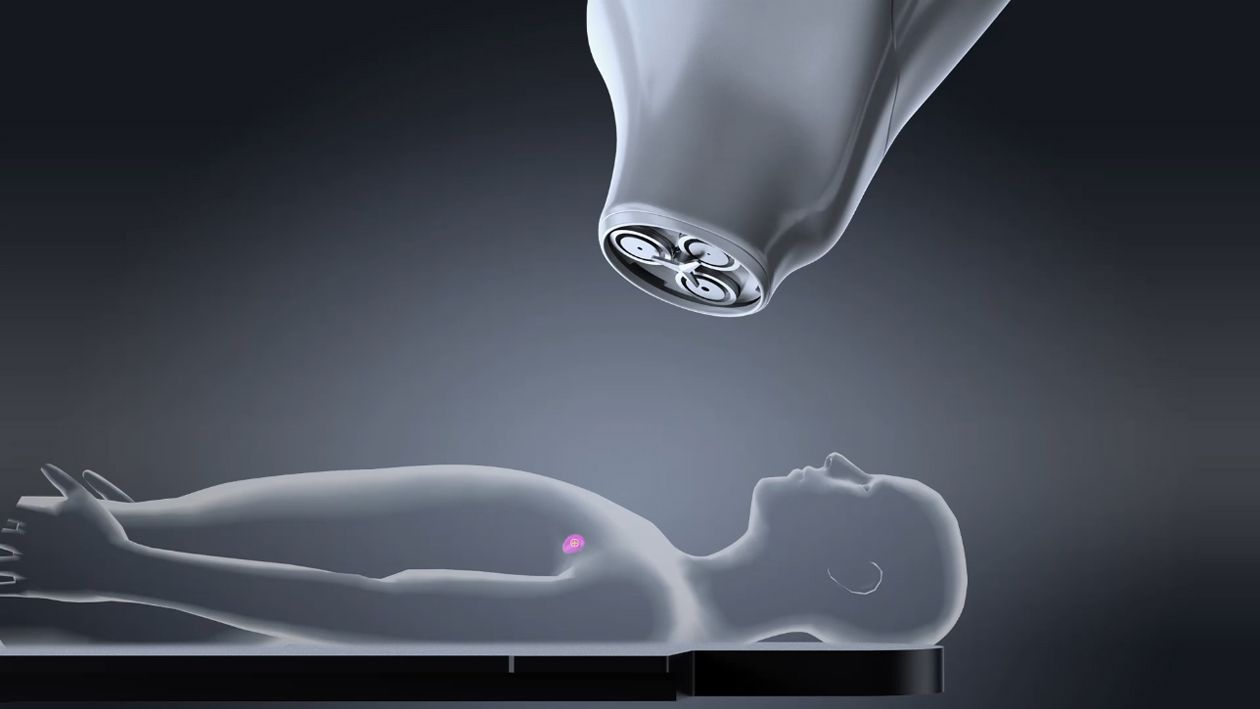

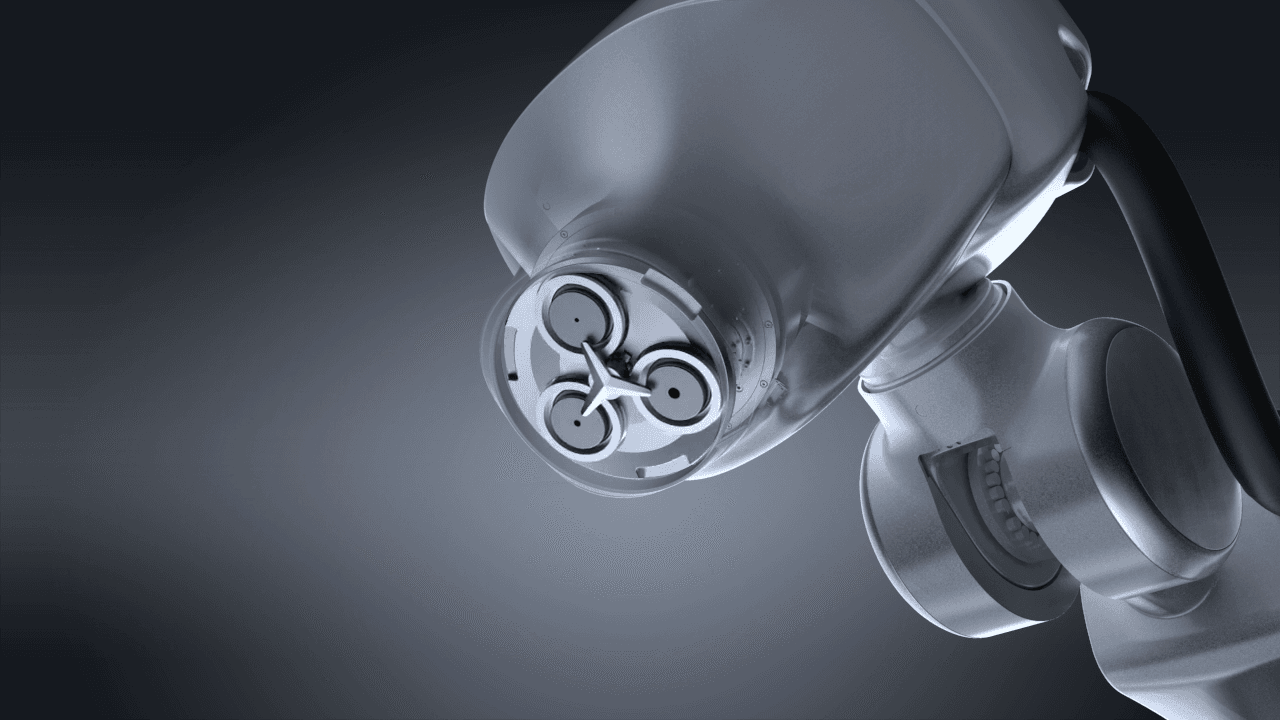

多圓形準直器自動切換
一次安裝3個圓形準直器 治療過程中可快速自動切換 單行程治療路徑完成治療
雙層多葉光柵準直器*
雙層平行交錯結構，降低漏射率，提高可靠性 最大射野：116 mm × 106.7 mm 葉片有效分辨率： 3.33 mm 葉片到位精度： ≤ ± 0.25 mm
*注冊變更中
準直器快換系統*
自動：自動切換，助力解放雙手 快速：快速轉換，提升臨床效率 精準：自動校準，保障治療精度 安全：嚴密鎖緊，守護系統安全
*注冊變更中
球面空間治療計劃
基于 GPU 的蒙特卡洛劑量計算 L-BFGS-B 算法，二次規劃逆向優化 對多射野和多優化目標計劃設計的快速優化 照射路徑：12,000+

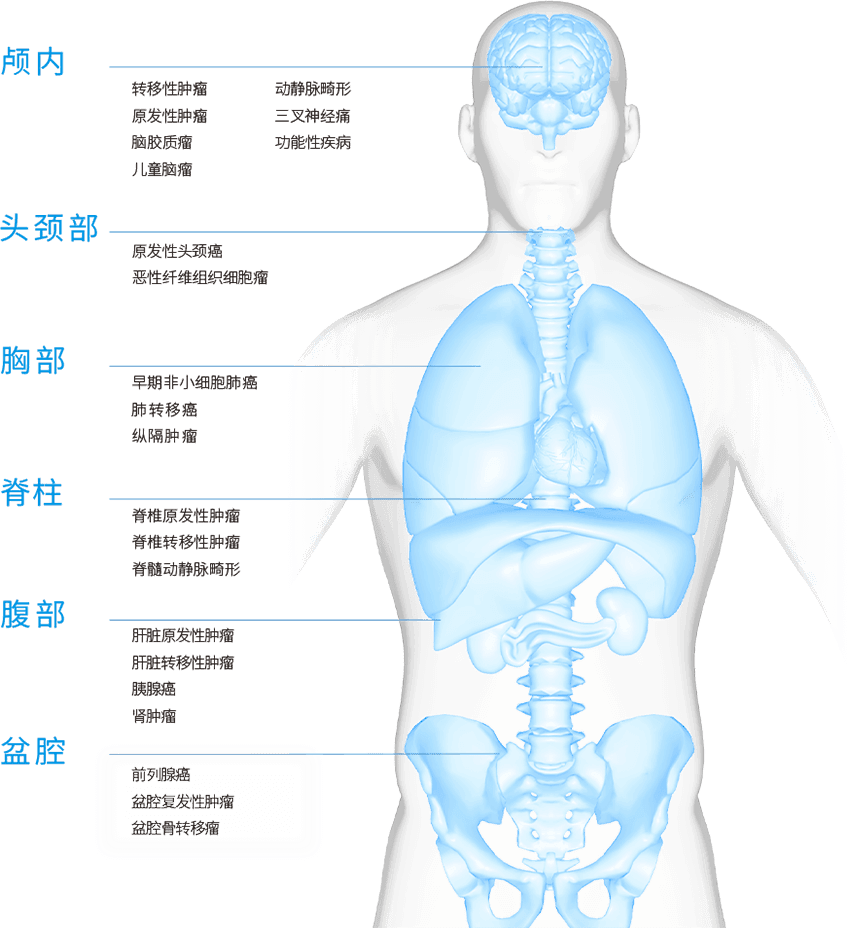

臨床應用
治療技術
腦部和脊柱放射外科治療(SRS) 體部立體定向放射治療(SBRT)
臨床優勢
亞毫米治療精度：端到端的全系統亞毫米精度控制，確保立體定向放射治療準確度 精準影像引導及運動追蹤：減少 PTV 外擴，保護靶區周圍危及器官及健康組織 多圓形準直器自動切換：縮短治療時間 少分次短療程：有效提升治療局控率，提高患 者長期生活質量
